前言

? ? ? ?4G的到來仿佛還在昨日，5G卻已近在咫尺。根據3GPP的規劃， 5G的大規模測試和部署，最早將于2019年開始。也就是說，最快還有一年多的時間，我們就可以享受到5G帶來的全新體驗。無線通信技術發展到現在，已經經歷了5次的技術更新?lián)Q代，而在整個過程中，網絡架構的發展及演進，是引起速率及性能提升的一個關鍵。前段時間實驗室技術交流，搜集了一些關于無線系統演進的資料，并且形成一個PPT做介紹，而在其中，網絡結構的變化，在接下來幾篇博文做一些介紹，其中參考以及引用了網絡上的很多資料，如果有侵權，請聯系本人刪除，在此也感謝各位的分享。博主目前剛剛是一枚通信小白，不正確的地方，還請各位大佬指出并留言！

? ? ? ?首先，引入兩個概念，無線接入網以及核心網：

? ? ? ?無線接入網：?Radio Access Network，簡稱RAN，是移動通信系統中的一部分，它存在于設備（例如，一個移動電話，一個計算機，或任何被遠程控制的機器）與核心網（Core Network，簡稱：CN）之間，提供兩者間的通信連接。

? ? ? ?核心網：?提供用戶連接、對用戶的管理以及對業務完成承載，作為承載網絡提供到外部網絡的接口。核心網從邏輯結構上可以劃分為3個域：歸屬網絡域、服務網絡域和傳送網絡域。歸屬網絡域是指客戶開戶的網絡，是自己的開戶地；正在為客戶提供服務或者能夠?yàn)榭蛻籼峁┓?wù)的網絡稱為服務網絡域；傳送網絡域是指一旦用戶發生了漫游，比如到了非洲，可能會用到其它的運營商網絡將數據包轉發到歸屬網絡，這些網絡稱為傳送網絡域。

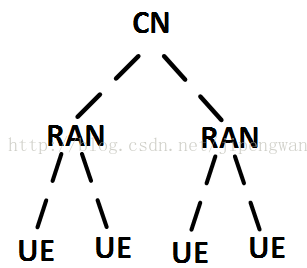

Figure CN and RAN

GSM網絡結構（2G）

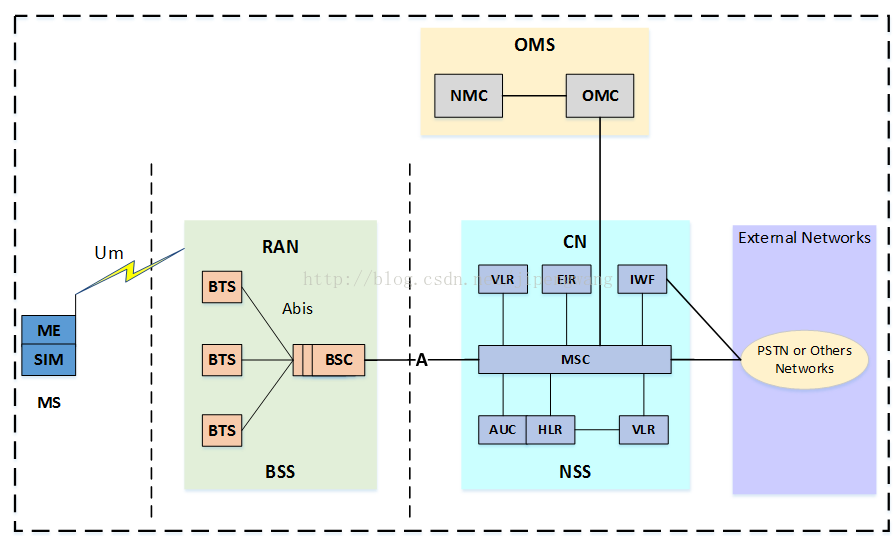

? ? ? ?GSM網絡系統,即全球移動通信系統（Global System for Mobile Communication），是應用最為廣泛的移動電話標準。它的結構主要由四部分構成：移動臺（Mobile Station，MS）、基站系統（BaseStation System，BSS）、網絡交換系統（Network Switching System，NSS）和操作維護系統（Operations and Maintenance System，OMS），如下圖所示：

移動臺（Mobile Station，MS）

? ? ? ? 移動臺是移動用戶的終端設備，通過無線空中接口Um給用戶提供接入網絡業務的能力，有兩部分組成：移動設備（Mobile Equipment，ME）和用戶識別模塊（SubscriberIdentity Module，SIM）。其中，ME通常指我們所使用的手機，用于完成語音、數據和控制信號在空中的接收和發送；SIM也就是指手機當中的手機卡，用于識別唯一的移動臺使用者。SIM是一張符合GSM規范的"智能卡"，內部包含了與用戶有關的、被存儲在用戶這一方的信息，移動電話上只有裝上了SIM卡才能使用。

基站系統（BSS）

? ? ? ?BSS提供移動臺與移動交換中心（MSC）之間的鏈路，是GSM網絡中的接入網。BSS由以下3部分組成：

? ? ? ?基站控制器（BaseStation Controller，BSC）：BSC可以控制單個或多個BTS，隨著廠商的不同，BSC控制的BTS數目也會有所不同。對所控制的BTS下的MS執行切換控制；傳遞BTS和MSC間的話務和信令，連接地面鏈路和空中接口信道。

? ? ? ?基站收發信臺（BaseTransceiver Station，BTS）：BTS包含有射頻部件，這些射頻部件為特定小區提供空中接口，可支持一個或多個小區；提供和移動臺（MS）的空中接口鏈路，能夠?qū)σ苿?dòng)臺和基站進行功率控制。我們通?？珊?jiǎn)單記BTS的功能，第一是實現網絡的覆蓋，第二是完成信號的收發。

? ? ? ?變碼器（Transcoder，XCDR）：將來自移動交換中心MSC的語音或數據輸出（64kbps PCM）轉換成GSM規程所規定的格式（16kbps），以便更有效地通過空中接口在BSS和移動臺之間進行傳輸（即將64kbps壓縮成16 kbps）；反之，可以解壓縮。但是實際上編碼器已集成在BSC當中。

網絡交換系統NSS

? ? ? ?網絡交換系統具有GSM網絡的主要交換功能，還具有用戶數據和移動管理所需的數據庫。網絡交換系統由移動業務交換中心（MSC）、訪問位置寄存器（VLR）、歸屬位置寄存器（HLR）、鑒權中心（AUC）、移動設備識別寄存器（EIR）、互通功能部件（IWF）和回聲消除器（EC）等組成。

? ? ? ?移動交換中心（MSC）：MSC（MobileSwitching Center）是GSM 網絡系統的核心部件，負責完成呼叫處理和交換控制，實現移動用戶的尋呼接入、信道分配、呼叫接續、話務量控制、計費和基站管理等功能，還可以完成BSS和MSC之間的切換和輔助性的無線資源管理等，并提供連接其他MSC和其他公用通信網絡(如PSTN和ISDN等）的鏈路接口功能。MSC與其他網絡部件協同工作，實現移動用戶位置登記、越區切換、自動漫游、用戶鑒權和服務類型控制等功能。

? ? ? ?歸屬位置寄存器（HLR）：HLR（HomeLocation Register）是一種用來存儲本地用戶信息的數據庫，一個HLR能夠控制若干個移動交換區域。在GSM通信網中，通常設置若干個HLR，每個用戶必須在某個HLR（相當于該用戶的原籍）中登記。登記的內容分為兩種：一種是永久性的參數，如用戶號碼、移動設備號碼、接入優先等級、預定的業務類型以及保密參數等；另一種是暫時性需要隨時更新的參數，即用戶當前所處位置的有關參數，即使用戶漫游到了HLR所服務的區域外，HLR也要登記由該區傳送來的位置信息。這樣做的目的是保證當呼叫任意一個不知處于哪一個地區的移動用戶時，均可由該移動用戶的HLR獲知它當時處于哪一個地區，進而建立起通信鏈路。相應地，HLR存儲兩類數據：一是用戶永久性參數信息，包括MSISDN、IMSI、用戶類別、Ki和補充業務等參數；二是暫時性用戶信息，包括當前用戶的MSC/VLR，用戶狀態（登記／已取消登記），移動用戶的漫游號碼。

? ? ? ?訪問位置寄存器（VLR）：VLR（VisitLocation Register）是一種存儲來訪用戶信息的數據庫。一個VLR通常為一個MSC控制區服務。當移動用戶漫游到新的MSC控制區時，它必須向該地區的VLR申請登記。VLR要從該用戶的HLR查詢有關的參數，要給該用戶分配一個新的漫游號碼（MSRN），并通知其HLR修改該用戶的位置信息，準備為其他用戶呼叫此移動用戶時提供路由信息。當移動用戶由一個VLR服務區移動到另一個VLR服務區時，HLR在修改該用戶的位置信息后，還要通知原來的VLR，刪除此移動用戶的位置信息。因此，VLR可以看做是一個動態的數據庫。VLR存儲的信息有：移動臺狀態（遇忙／空閑／無應答等）、位置區域識別碼（LAI）、臨時移動用戶識別碼（TMSI）和移動臺漫游碼（MSRN）。

? ? ? ?鑒權中心（AUC）：AUC（AUthenticationCenter）的作用是可靠地識別用戶的身份，只允許有權用戶接入網絡并獲得服務。由于要求AUC必須連續訪問和更新系統用戶記錄，因此，AUC一般與HLR處于同一位置。AUC產生為確定移動用戶身份及對呼叫保密所需的鑒權和加密的3參數分別是：隨機碼RAND（RANDom number）、符合響應SRES（Signed RESponse）和密鑰Kc（Ciphering Key）。

? ? ? ?設備識別寄存器（EIR）：EIR（EquipmentIdentity Register）是存儲移動臺設備參數的數據庫，用于對移動臺設備的鑒別和監視，并拒絕非法移動臺入網。EIR數據庫由以下幾個國際移動設備識別碼（IMEI）表組成：白名單，保存那些已知分配給合法設備的IMEI；黑名單，保存已掛失或由于某種原因而被拒絕提供業務的移動臺的IMEI；灰名單，保存出現問題（例如，軟件故障）的移動臺的IMEI，但這些問題還沒有嚴重到使這些IMEI進入黑名單的程度。在我國，基本上沒有采用EIR進行設備識別。

? ? ? 互通功能部件（IWF）：IWF（InterWorkingFunction）提供使GSM系統與當前可用的各種形式的公眾和專用數據網絡的連接。IWF的基本功能是：完成數據傳輸過程的速率匹配；協議的匹配。

? ? ? 回聲消除器（EC）：EC（EchoCanceller）用于消除移動網和固定網（PSTN）通話時移動網絡的回聲。對于全部語音鏈路，在MSC中，與PSTN互通部分使用一個EC。即使在PSTN連接距離很短時，GSM固有的系統延遲也會造成不可接收的回聲，因此NSS系統需要對回聲進行控制。

操作維護系統（OMS）

? ? ? ?OMS（Operation and Maintenance System）提供在遠程管理和維護GSM網絡的能力。OMS由網絡管理中心（Network Management Center，NMC）和操作維護中心（Operations and Maintenance Center，OMC）兩部分組成。NMC總攬整個網絡，處于體系結構的最高層，它從整體上管理網絡，提供全局性的網絡管理，用于長期性規劃。OMC提供區域性網絡管理，用于日常操作，供網絡操作員使用，支持的功能有：事件告警管理、故障管理、性能管理、配置管理和安全管理。
