我的自己做的硬件時直接用STM32f103的最小板外界AM2302實現的溫濕度采集，證實不用上拉電阻也可以實現溫濕度采集功能。
但不知道為什么效驗位≠濕度高8位+濕度低8位+溫度高8位+溫度低8位。
所以我的程序上并沒有加效驗位判斷。

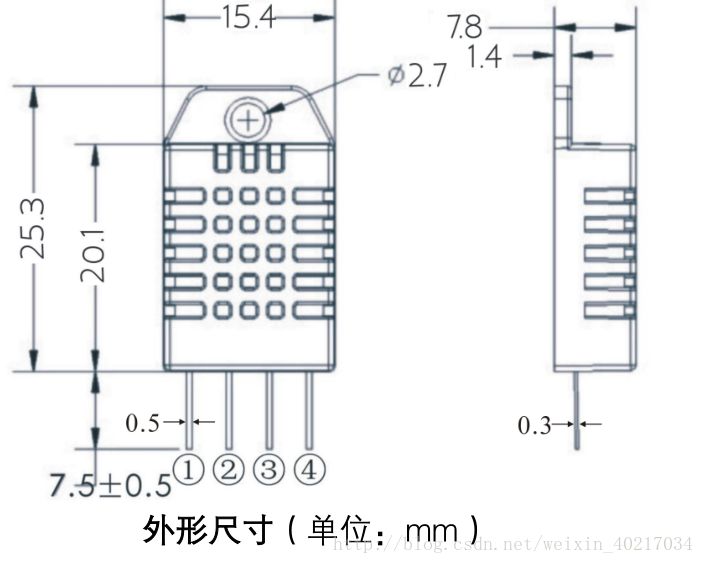

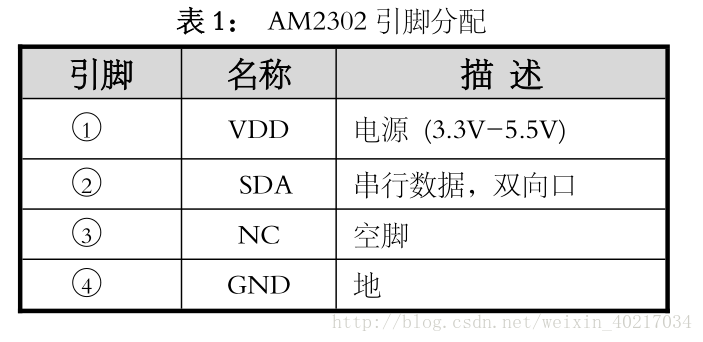

AM2302引腳圖

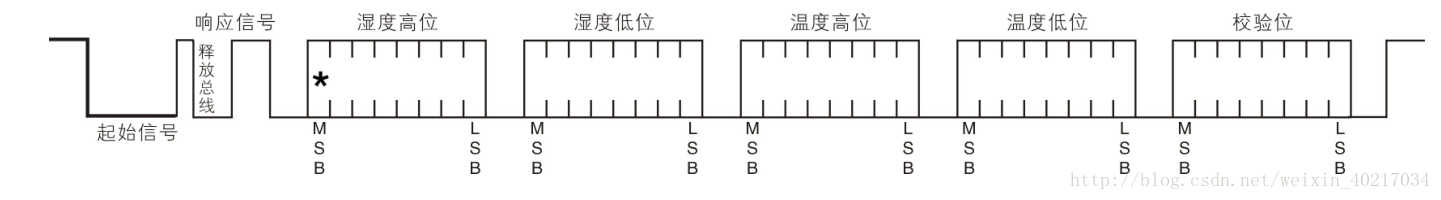

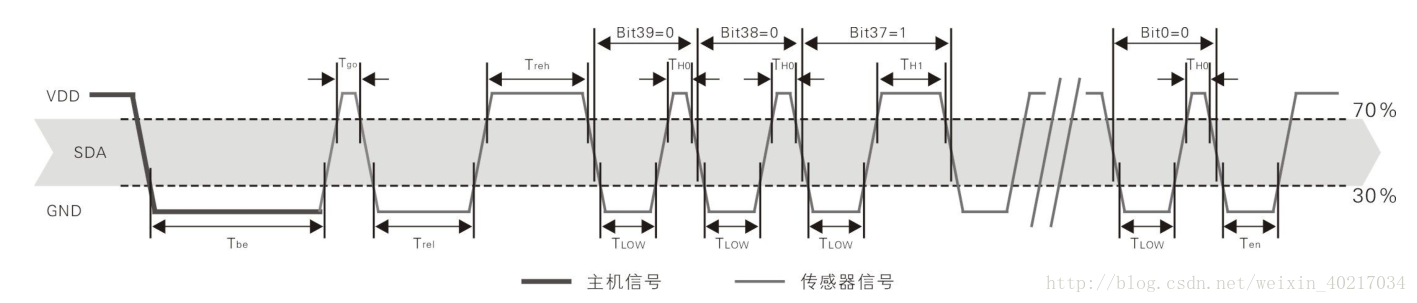

單總線通信時序

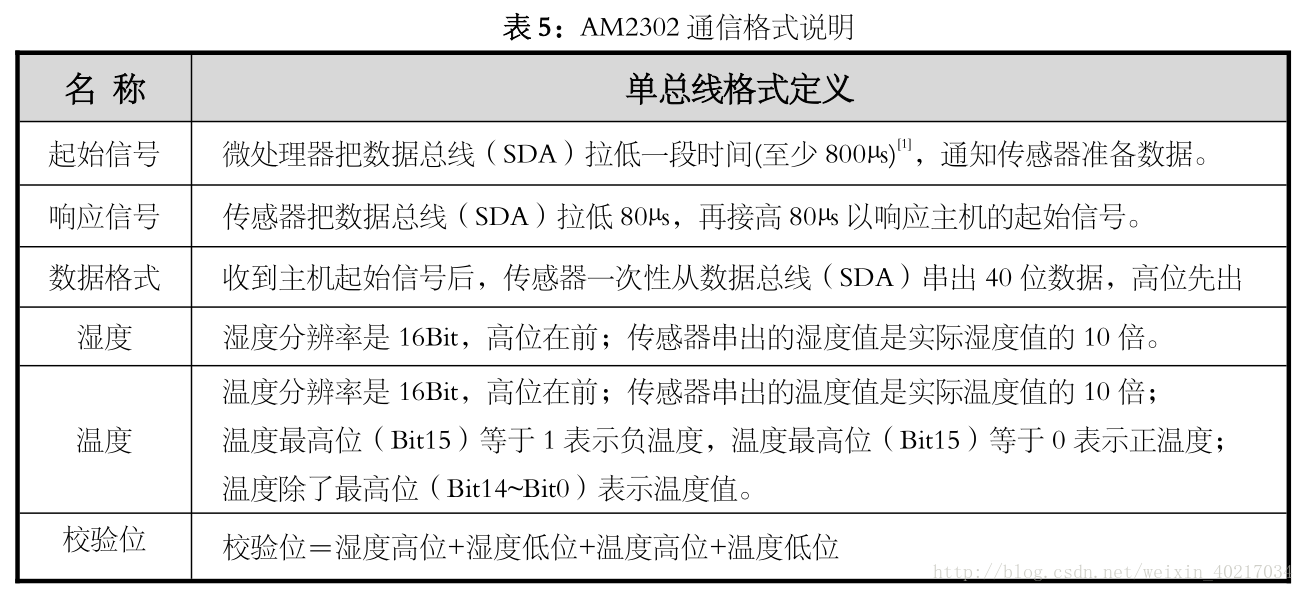

主機和傳感器之間的通信可通過下面四個步驟

一、 AM2302 上電后（AM2302 上電后要等待 2S 以越過不穩定狀態，在此期間讀取設備不能發送任何指令），測試環境溫濕度數據，并記錄數據，此后傳感器自動轉入休眠狀態。AM2302 的 SDA 數據線由上拉電阻拉高一直保持高電平，此時 AM2302 的 SDA 引腳處于輸入狀態，時刻檢測外部信號。

二、微處理器的 I/O 設置為輸出，同時輸出低電平，且低電平保持時間不能小于 800us，典型值是拉低 1MS，然后微處理器的 I/O 設置為輸入狀態，釋放總線，由于上拉電阻，微處理器的 I/O 即 AM2302的 SDA 數據線也隨之變高，等主機釋放總線后，AM2302 發送響應信號，即輸出 80 微秒的低電平作為應答信號，緊接著輸出 80 微秒的高電平通知外設準備接收數據。

三、AM2302 發送完響應后，隨后由數據總線 SDA 連續串行輸出 40 位數據，微處理器根據 I/O 電平的變化接收 40 位數據。
位數據“0”的格式為： 50 微秒的低電平加 26-28 微秒的高電平；
位數據“1”的格式為： 50 微秒的低電平加 70 微秒的高電平；

連續讀取五個數據

AM2302.C

#
